       蒸发器的作用是使液态的制冷工质在流经蒸发器流动的过程中,在低温低压状态下蒸发(实际上是沸腾)变成气态,在这个工质由液态变为气态的相变过程中,工质大量吸收被冷却介质(如温度试验箱中循环流动的气流)的热量,使其温度降低,因此,蒸发器是制冷机组最终体现制冷效果的重要部件。蒸发器的传热过程以及制冷工质与被冷却介质的温度变化状态如图2-38所示。在温度试验设备中,通常使用的蒸发器的结构型式是盘管式蒸发器和表面式蒸发器。

蒸发器

      1)盘管式蒸发器

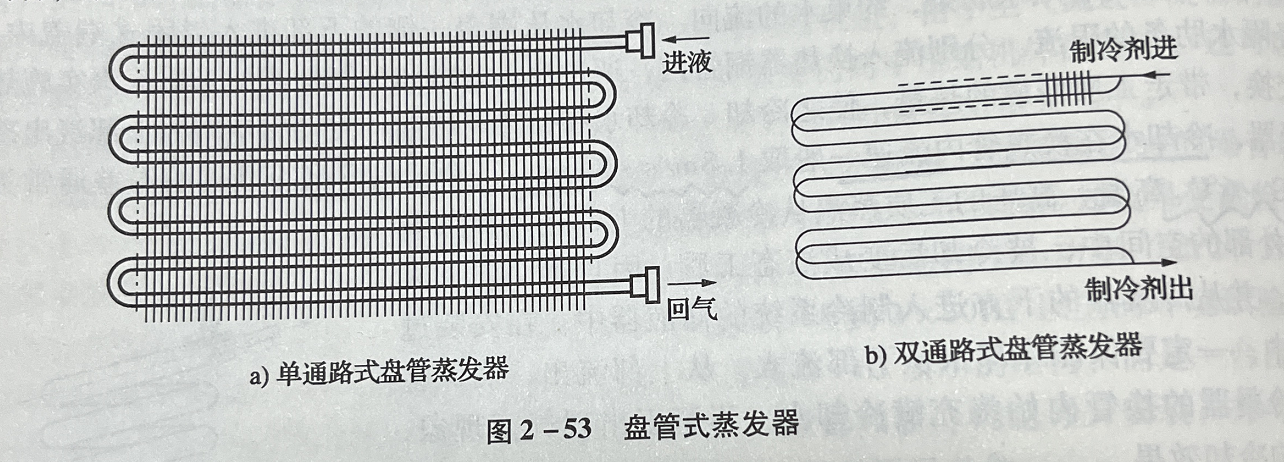

      盘管式蒸发器的结构如图2-53a)。液态工质从盘管的上方进入管内,在盘管内完成从液态到气态的蒸发过程,回气从盘管的下方流出,在盘管的外部装有加强传热效果的肋片,为提高冷却效率,有时也采用双通路式的蒸发盘管如图2.53b)。盘管通常采用薄壁铜管,肋片则通常为铝片。

蒸发器结构图


       2)表面式蒸发器

       表面式蒸发器的结构如图2-54。表面式蒸发器由平行的数排肋片管组成,肋片管的基管多为薄壁铜管,肋片多为铝片,肋片顺序地平行地镶嵌在基管上组成一个整体。液态工质经过制冷剂分配器分别流入各排肋片管中,分配器与各组肋片管之间连接管路的长度取决于工质在肋片管内流动的阻力,最终应保证分配给各组肋片管的液态工质的质量流量大体均匀,以便充分发挥各组肋片管的换热作用。在蒸发器的出口处一个与各组肋片管回气口相连通的集流总管,将已蒸发成气态的工质集流后送回压缩机吸气口。

       表面式蒸发器具有结构紧凑,冷却容积利用率高的特点,广泛地应用于温度环境试验箱设备中。
