恒温恒湿试验箱均匀度计算公式
编辑 :德瑞
时间:2022-05-08 14:17:33

步入式恒温恒湿试验房恒温恒湿试验箱快速温变试验箱高低温试验箱、湿热交变试验箱、冷热冲击试验箱温度均匀度。

1667369972762267.

      试验箱在稳定状态下,工作空间在某一瞬时各测试点温度之间的差值称为温度均匀度△Tu。对于一般的温湿度试验箱,温度均匀度的量值为1℃~3℃。

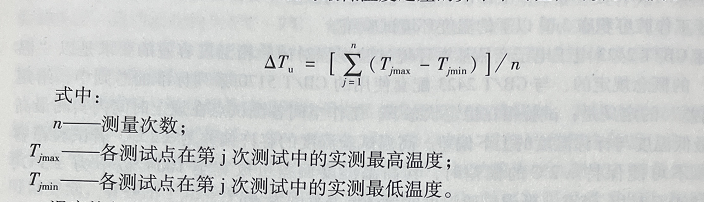

      国标GB/T5170.1规定的计算方法是∶试验箱在稳定状态下,工作空间各测试点在30min内每次测试中实测最高温度与min温度之差的算术平均值,计算公式为

       温度均匀度的要求是对试验箱工作空间内温度场均匀性的要求,前面有关“温度场"的讨论中已作过详细的介绍。环境试验方法中这个指标是以温度梯度的名称提出,在民用电工电子产品环境试验方法中则称为均匀度。请注意温度均匀度的要求也是以工作空间各点实测温度的量值为比较的基础,不是以温度实测值距离标称温度的差别定义的指标。

       从理论上讲,试验箱内风速过高或过低,其流场的温度均匀性都会变差,这是因为风速过低时气流的扰动性变差,空间内气体分子间的碰撞与交换不强烈,使温度的掺和作用减弱,故空间场的温度均匀性变差。

       对于那些要求高变温速率的试验箱,为了加速循环气流与蒸发器(或加热装置)的冷(热)交换量,试验箱内循环气流必须有高的风速。风速过高,试验箱内流场的气流涡旋作用增强,流场的均匀性也会变坏,特别是在试验箱内的八个顶角处会产生强烈的涡流区,成为温度交换的盲区。当试验的温度处在远离室温的高(低)端温度段时,就很难达到试验规范或校准方法规定的温度场均匀性指标的要求,而且在高风速的试验箱,试验中被试产品的迎风面和背风面的温差随着风速的增大而增加,故在可靠性和环境应力筛选的试验方法及规范中,很少提出过于严酷的温度场均匀性要求。

       有一些对温度场的均匀性要求很严的产品如对温度极其敏感的惯性导航等环境试验箱设备的温度试验,用于计量检定或校准的温度环境标准箱,通讯产品环境应力筛选箱等要求既能实现高的变温速率,又有好的温度场均匀性要求。对这一类试验箱,较多采用顶部或侧面平行送风的流场结构,使之在高变温速率时,试验箱内的气流场会有很好的温度均匀特性。
